ZDF-1型双顶液压复轨器

ZDF-1型双顶液压复轨器

类别:液压起复救援设备

咨询热线:13083622255

立即订购


1.简介

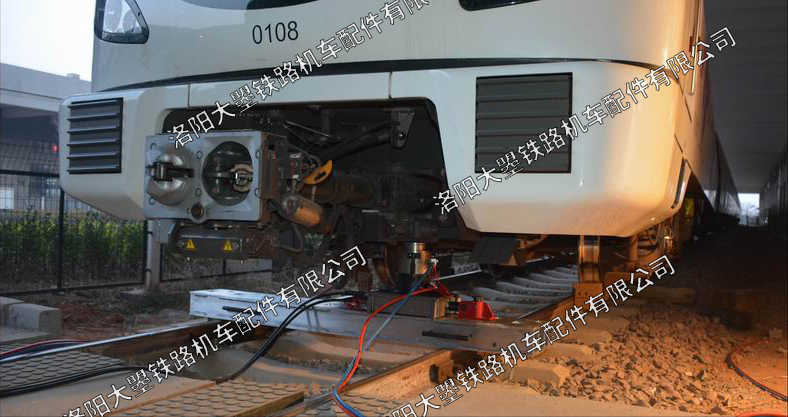

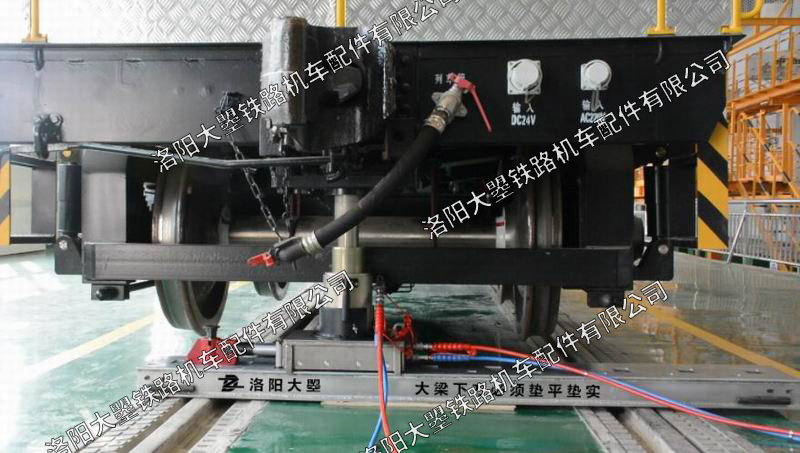

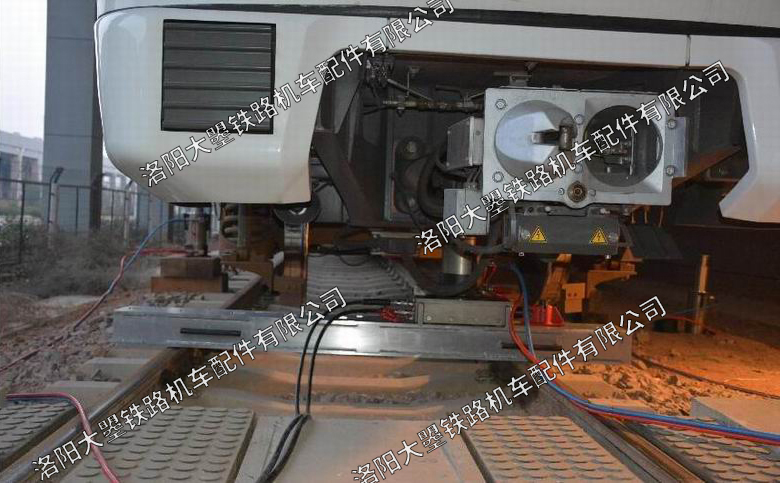

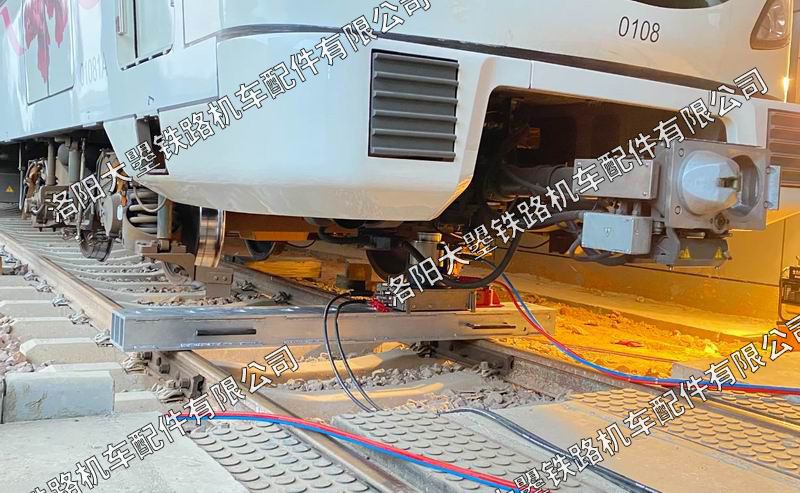

双顶液压复轨器适用于地铁、轻轨、高速铁路及动车组等轨道交通的顶复作业,从而实现尽快开通线路、减轻事故损失的目的。

双顶液压复轨器主要由高压泵站、操控台、两个二级油缸、两个三级油缸、油缸底座、横置油缸、横移小车、横移梁、高压油管、横移梁、连接板、可调节距离杆、垛块套件等组成。

2.产品特点

双顶液压复轨器的特点有:

(1)由汽油发动机直接驱动,不需要配备外接电源或专用发动机组;

(2)动力部分和控制部分分开,便于现场搬运和操作;

(3)二级油缸、三级油缸对应操控阀均装有液压锁,即使油缸在升降过程中出现意外,负载也不会突然落下,避免危险的发生。

3.主要参数

产品名称

双顶液压复轨器

产品型号

ZDF-1

高压泵站

4冲程汽油引擎,额定工作压力53MPa,输出功率6.5Hp;

低压7 L/min流量输出;高压3.5L/min流量输出;

可用油量约32L;

操控台

控制台用于操作顶升和精确的移动,可控制4个双作用液压顶升油缸和1个横移油缸。

二级油缸

采用高强度轻金属合金

在53MPa操作压力下,顶升力:≥628KN(1级);≥250KN(2级);行程:222mm(1级);228mm(2级);总行程:450mm;本体高度:380mm。

三级油缸

采用高强度轻金属合金

在53MPa操作压力下,顶升力:≥628   KN(1级);≥290 KN(2级);≥100 KN(3级);行程:90 mm(1级);95 mm(2级);95 mm(3级);总行程:280 mm;本体高度:220 mm。

横移油缸

额定工作压力53MPa

横移/拉伸力:190/110 KN

油缸行程:250 mm

垛块套件

在小空间要顶升较大的高度情况下,垛块组件是非常有帮助的。
  垛环:50mm活塞垫:50mm活塞防护装置:17mm
